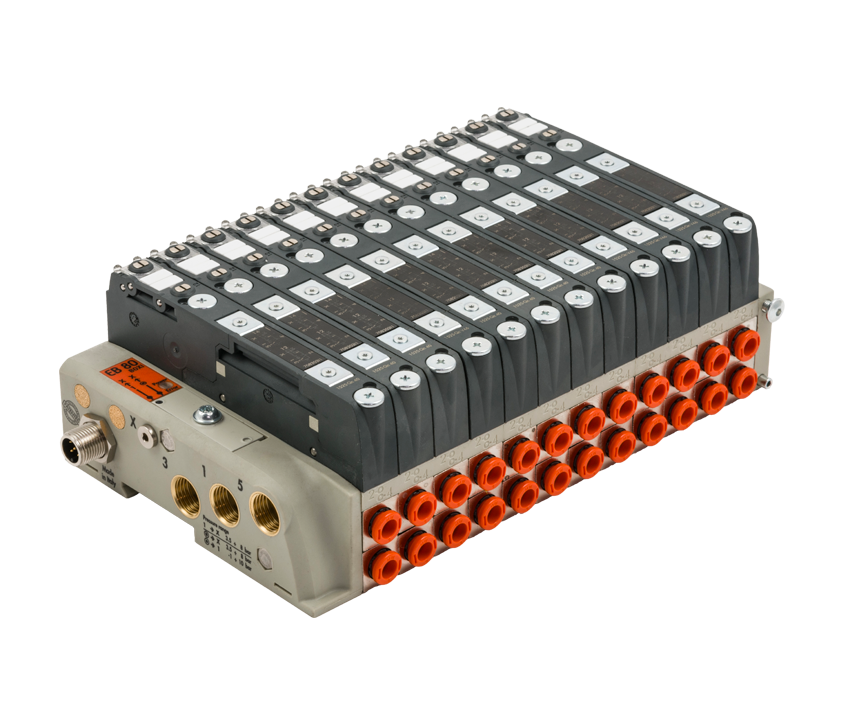

Gama EB 80 se extinde prin dezvoltarea noilor module BOXI cu 6, 8 și 12 valve, echipate cu interfață IO-Link.

Noile insule, prevăzute cu conexiune IO-Link, sunt disponibile în trei configurații (comandabile cu sau fără valve):

• 6 poziții, cu 12 comenzi electrice;
• 8 poziții, cu 16 comenzi electrice;
• 12 poziții, cu 24 comenzi electrice.

La efectuarea comenzilor, poate fi solicitat și un modul suplimentar pentru alimentare și evacuare pneumatică, care se montează în aval față de supapele solenoide.

Pentru conexiunea electrică sunt disponibile două modalități:

• Conexiune standard: semnalul de comandă al supapelor și alimentarea electrică sunt transmise printr-un singur conector standard M12 x 1 (Port Clasa A – Codare A).
• Conexiune separată: în cazul în care masterul nu poate furniza curent suficient pentru valve sau se dorește separarea alimentării electrice de semnalul de comandă, se poate utiliza – prin intermediul conectorului dedicat (cod piesă 0240009070) – o alimentare electrică auxiliară (M8), independentă de semnalul de comandă (Port Clasa B).
